// STEPS
操作手順

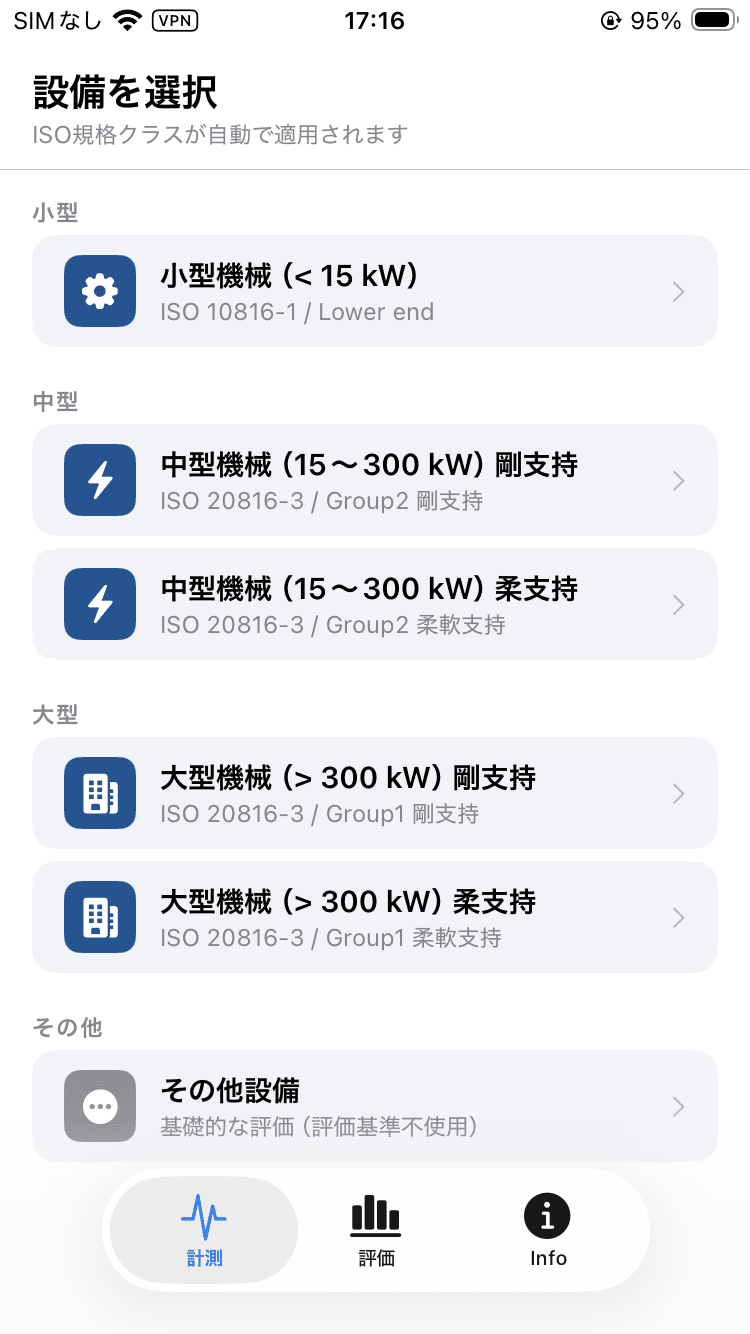

アプリを起動して機器クラスを選択する
SOMEQUIPを起動するとこの画面が最初に表示されます。診断したい機器のクラス（小型・中型・大型・その他）を選択してください。クラスに応じたISO 20816シリーズの評価基準が自動で設定されます。

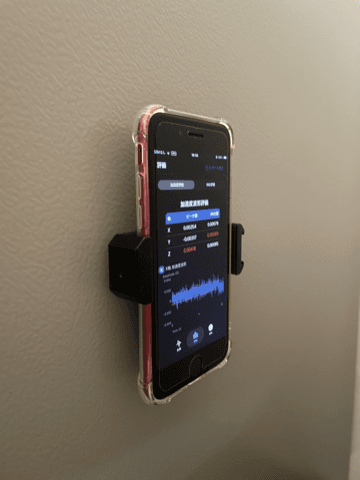

スマートフォンを機器に固定する
マグネットホルダーなどを使って機器の軸受け（ベアリング）付近に密着させます。固定が安定するほど計測精度が上がります。計測中は動かさないでください。

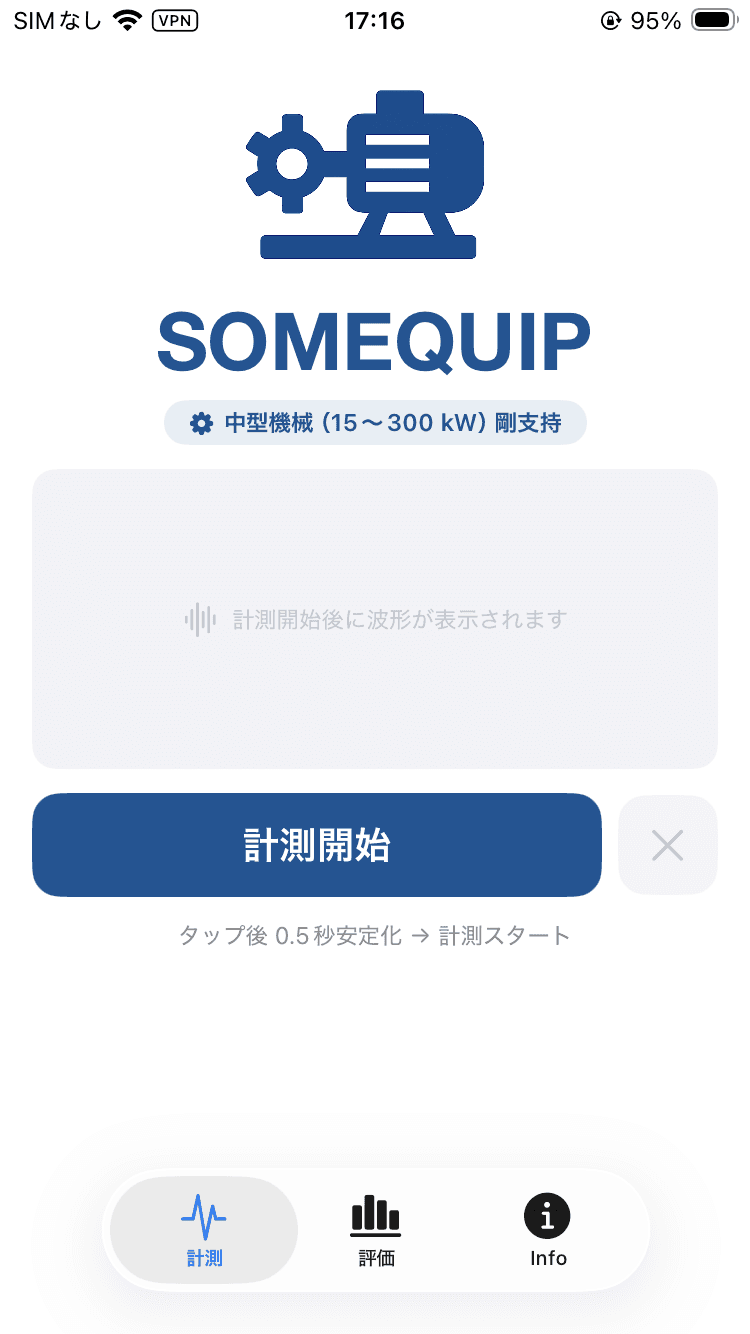

計測を開始する
「計測開始」ボタンをタップします。選択した機器クラスが画面上部に表示されていることを確認してください。計測中はスマートフォンを動かさずに静止してください。

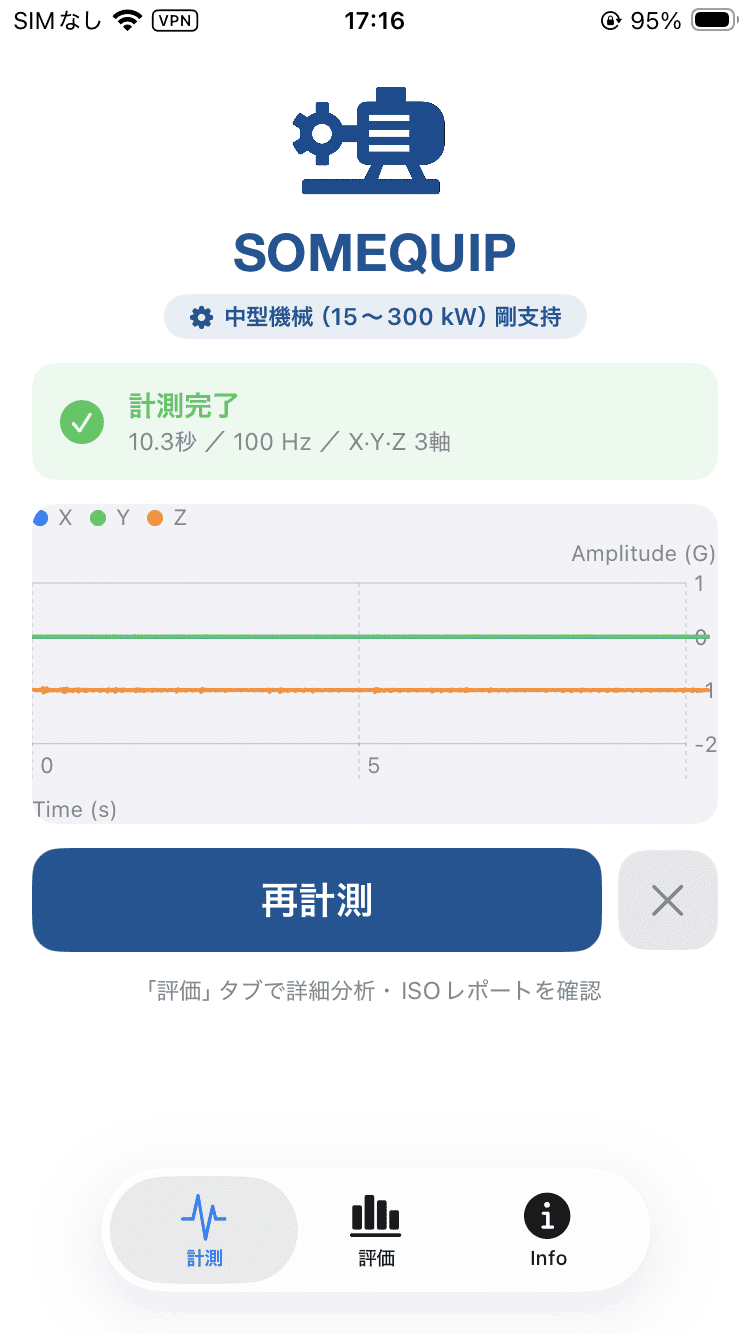

計測完了・波形を確認する
計測が完了すると振動波形グラフが表示されます。「評価」タブをタップすると、加速度評価とISO評価の詳細を確認できます。

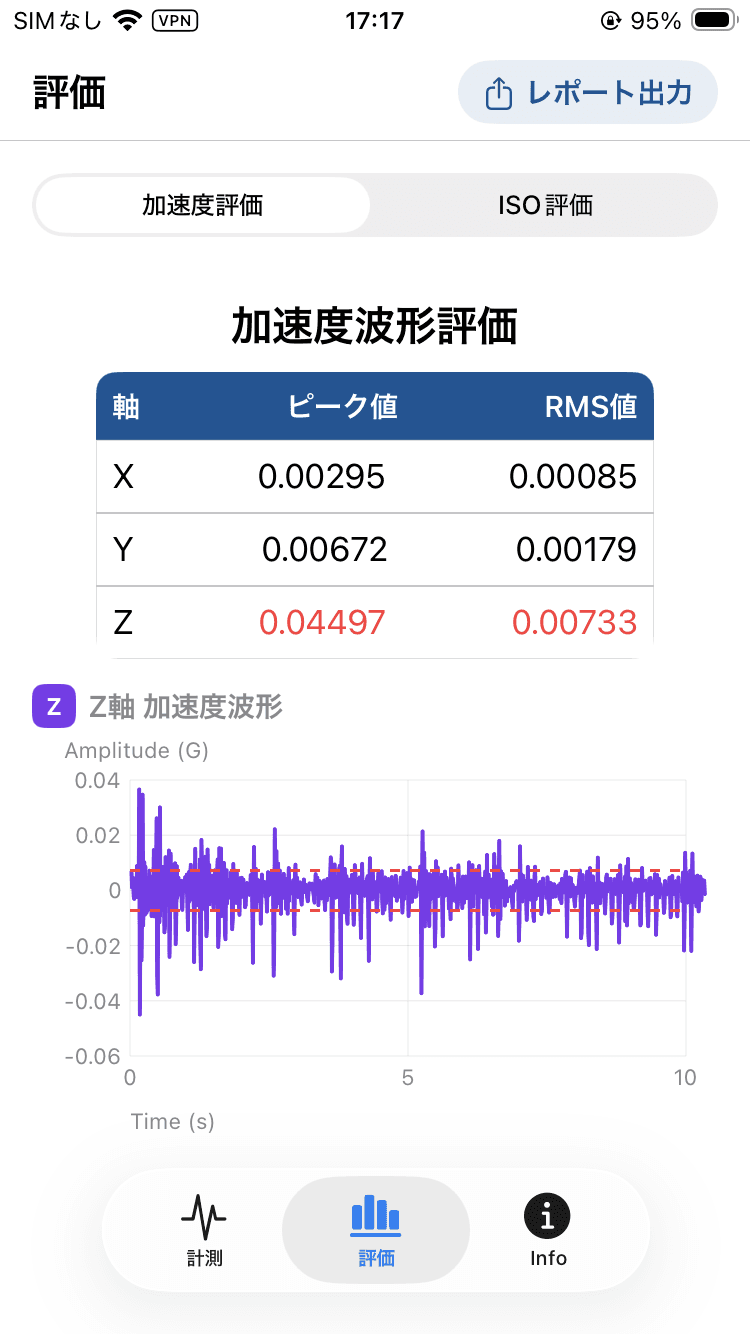

加速度評価を確認する
「評価」タブ →「加速度評価」を確認します。X・Y・Z 軸ごとのピーク値（瞬間的な衝撃の大きさ）と RMS値（振動エネルギー）が表示されます。

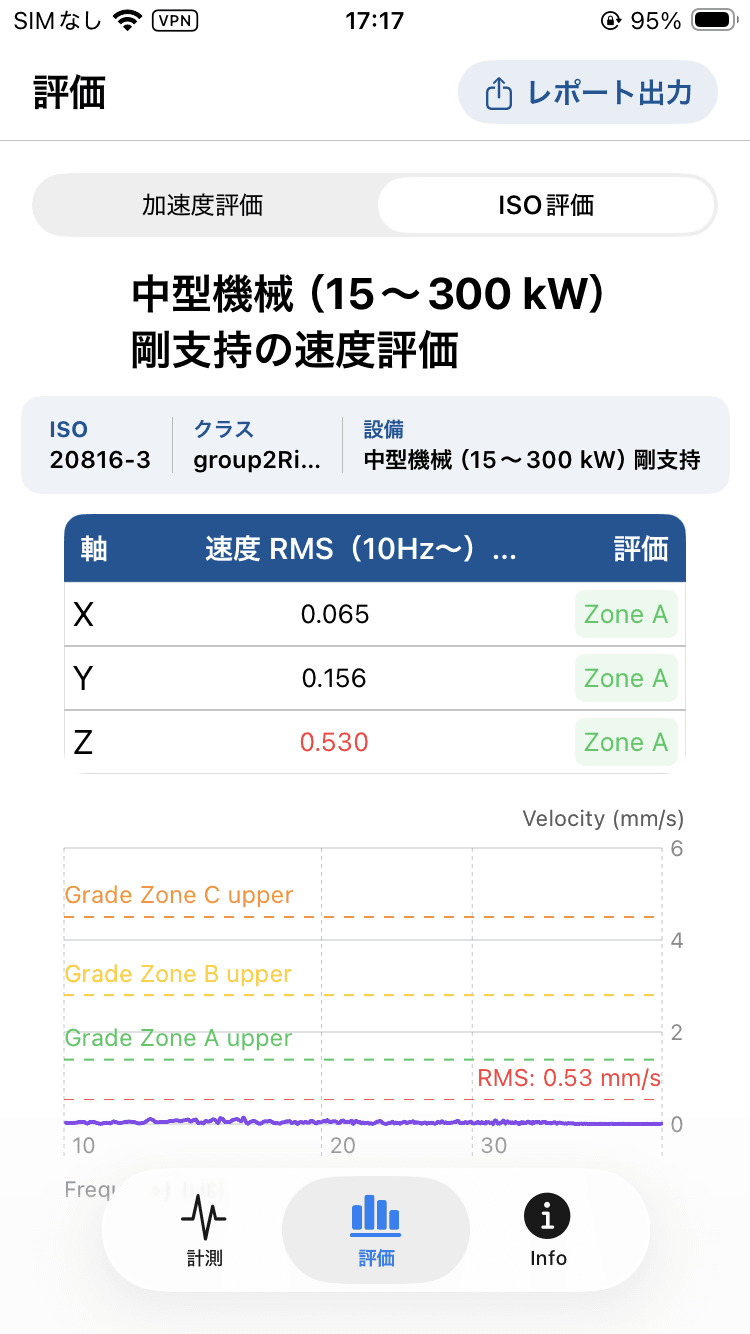

ISO評価を確認する
「ISO評価」タブで機器の判定結果を確認します。X・Y・Z 軸それぞれの振動速度（mm/s RMS）とISO 20816シリーズ基準による Zone 判定が表示されます。これが総合的な健全度評価です。

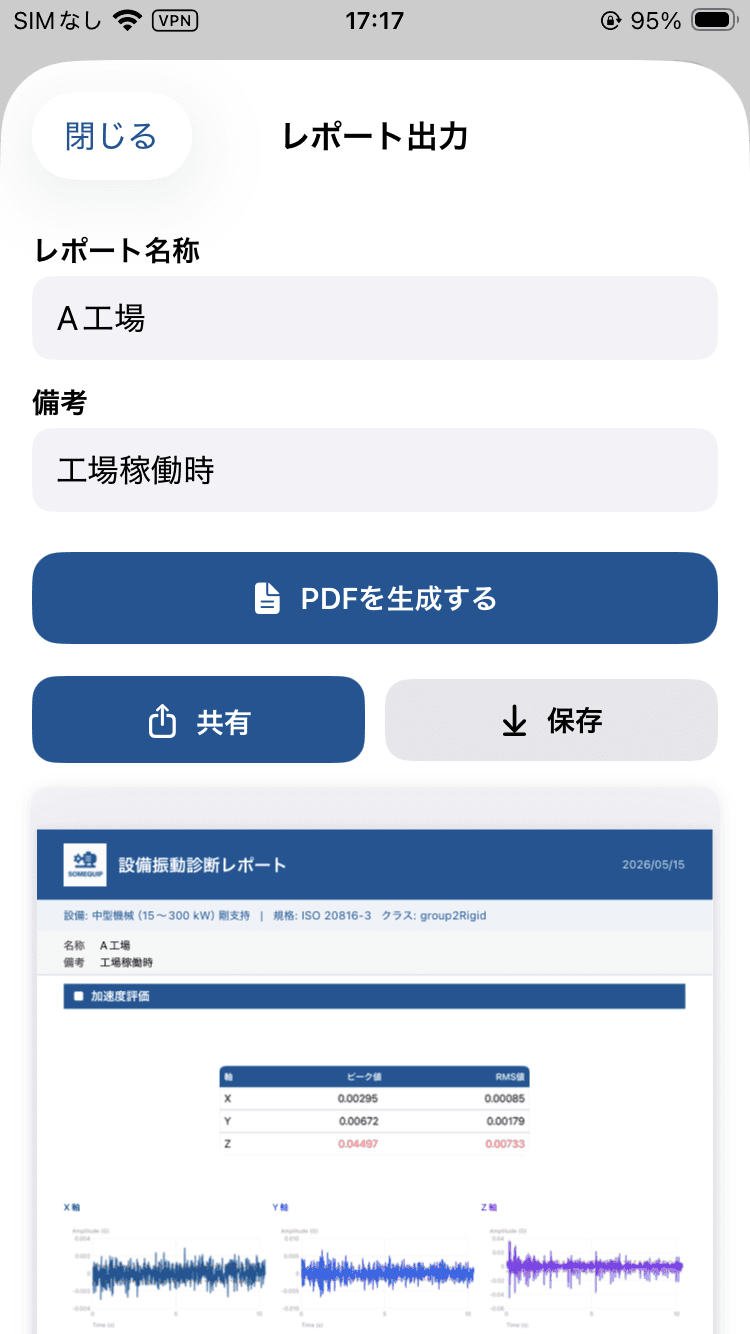

PDFレポートを出力・保存する
評価タブ右上の「レポート出力」をタップします。レポート名称と備考を入力して「PDFを生成する」をタップ。「共有」でメール・メッセージに添付、「保存」でファイルアプリに保存できます。
計測位置のポイント
水平方向
軸に対して水平。一般的な振動傾向の把握に使用。
垂直方向
軸に対して垂直。重力方向の変動を確認。
軸方向
回転軸に沿って当てる。スラスト力・アンバランスの確認に有効。
軸受け付近
ベアリング直近が最も精度が高い。可能な限り近づける。
// EVALUATION
評価の読み方
計測完了後に「評価」タブをタップすると確認できます。
加速度評価
ACCELERATION — 異常の兆候検知
X・Y・Z 軸ごとのピーク値と RMS値を表示。ピーク値は瞬間的な衝撃、RMS値は振動エネルギーの大きさを示します。値が大きい軸・異常に高いピーク値は故障の兆候です。
ISO評価
ISO 20816 — Zone判定
X・Y・Z 軸それぞれの振動速度（mm/s RMS）とZone判定を表示。グラフはISO基準のGrade Zone境界線を示します。「判定」欄が機器の健全度評価です。
Zone判定早見表
Zone A
新規就役機械の正常範囲。継続運転可。
Zone B
長期継続運転が許容される範囲。
Zone C
長期継続運転には不適。計画的な対応が必要。
Zone D
機械損傷の危険あり。早急な対処が必要。
※ 許容値は機器クラス（Class I〜IV）によって異なります。

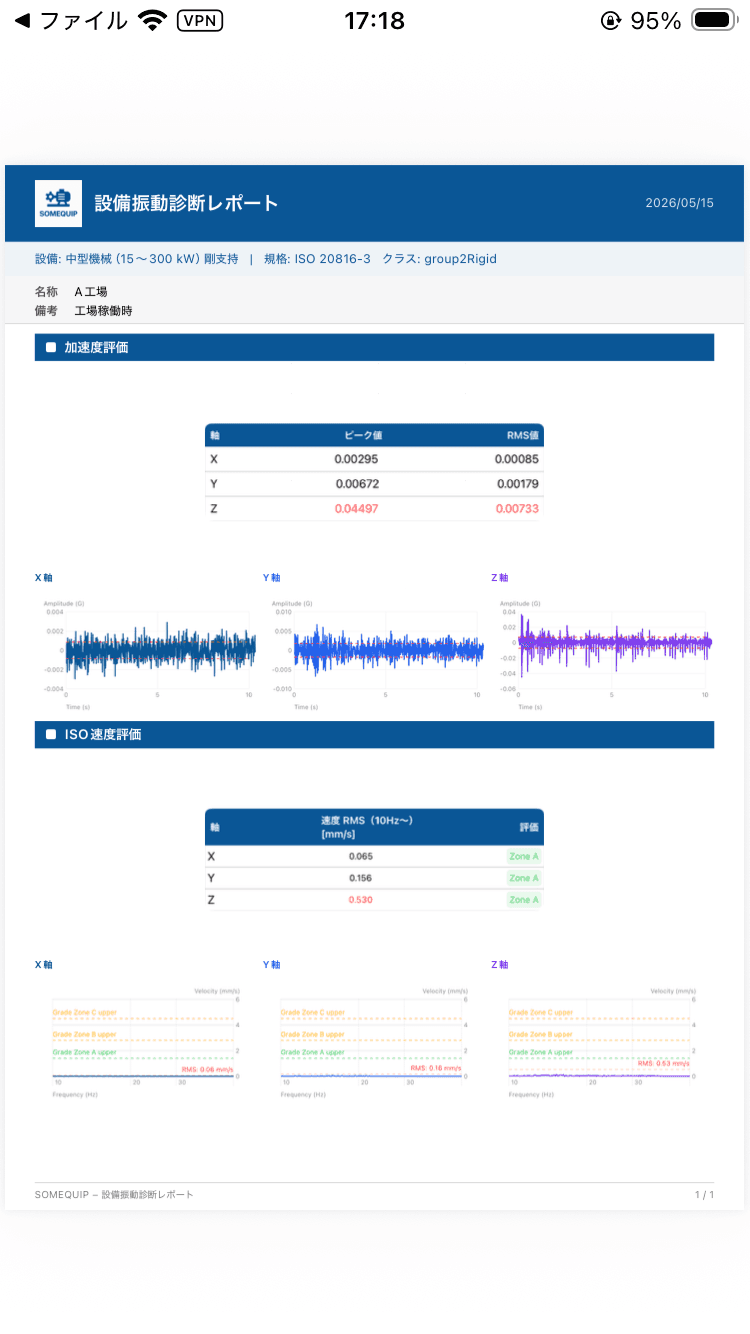

PDFレポートのサンプル
加速度評価・振動波形グラフ・ISO速度評価・Grade Zone基準グラフが1枚にまとまります。設備台帳・上司への報告・業者への引き継ぎ資料としてそのまま使えます。
