SOMPIPE // HOW TO USE

使い方ガイド

操作手順と計測値の読み方を解説します。スクリーンショットを参照しながら進めてください。

// STEPS

操作手順

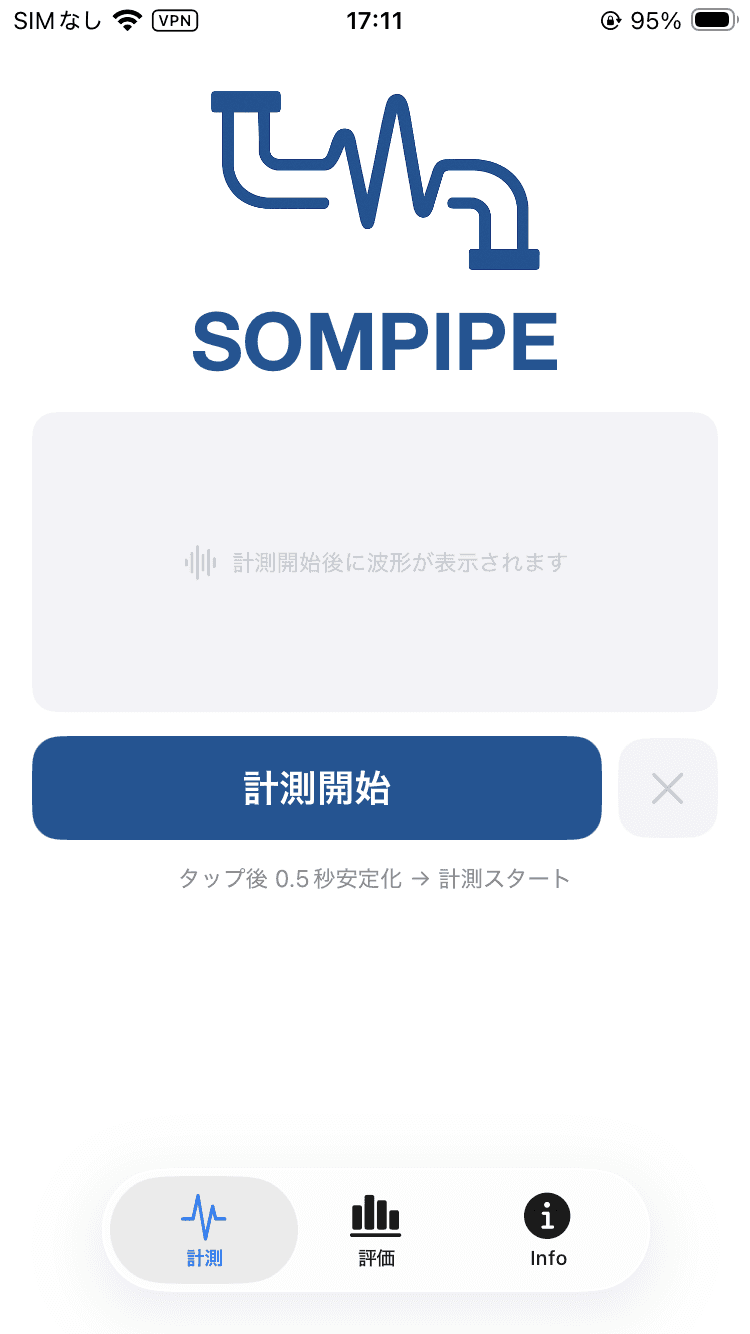

ホーム画面から SOMPIPE をタップして起動します。起動するとすぐに計測開始ボタンが表示されます。ログイン・アカウント登録は不要です。

マグネットホルダーなどを使って配管に密着させます。固定が安定するほど計測精度が上がります。計測中は動かさないでください。

「計測開始」ボタンをタップします。計測中はスマートフォンを動かさずに静止してください。計測が完了すると波形グラフが表示されます。

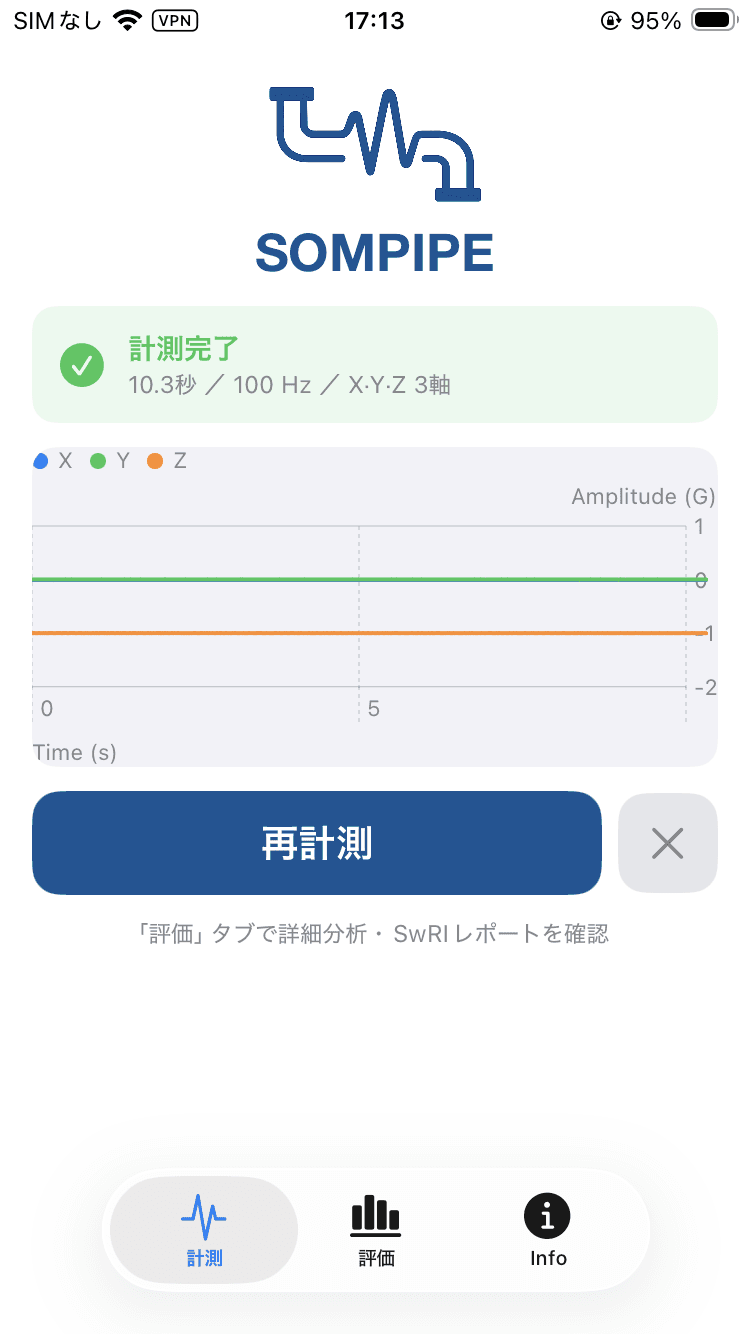

計測が完了すると振動波形グラフが表示されます。「評価」タブをタップすると、加速度評価とSwRI評価の詳細を確認できます。

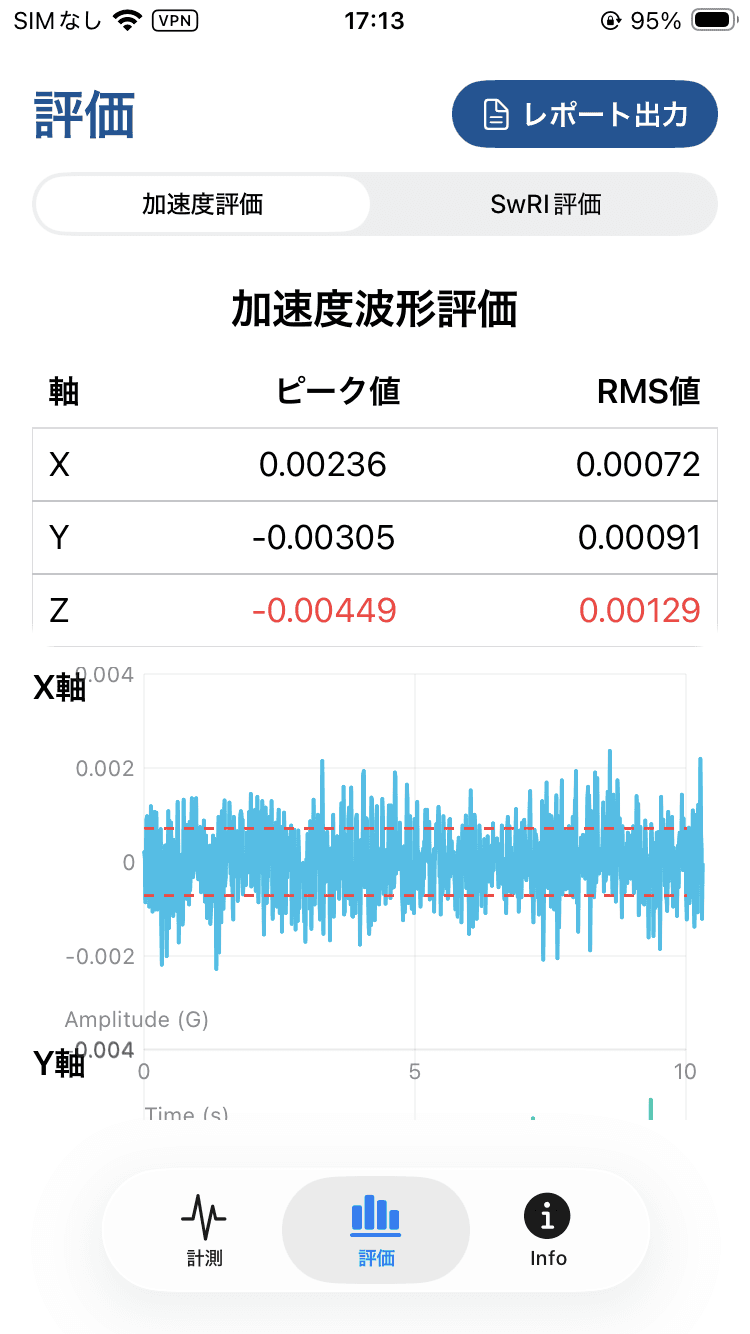

「評価」タブ →「加速度波形評価」を確認します。X・Y・Z 軸ごとのピーク値（瞬間的な衝撃の大きさ）と RMS値（振動エネルギー）が表示されます。

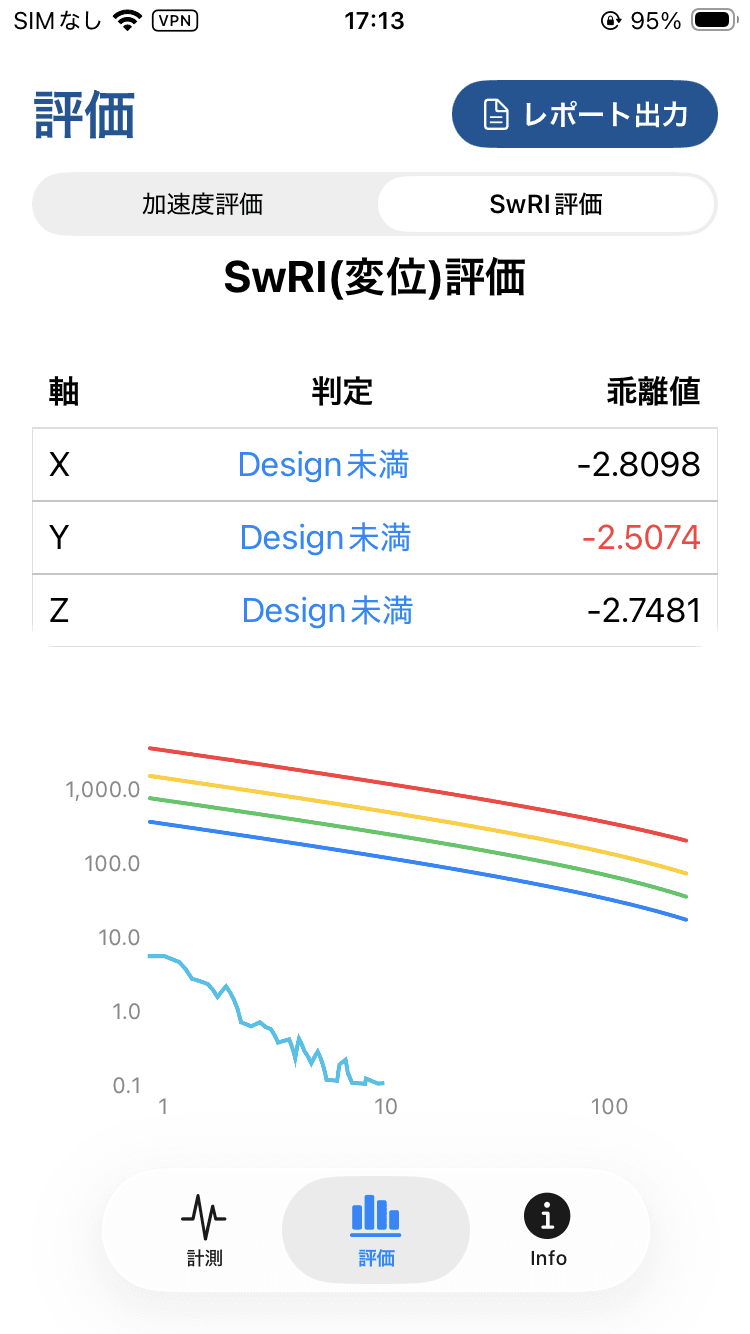

「SwRI評価」タブで配管の判定結果を確認します。X・Y・Z 軸それぞれについて SwRI基準との照合結果（Design未満〜Danger）が表示されます。これが総合的な状態評価です。

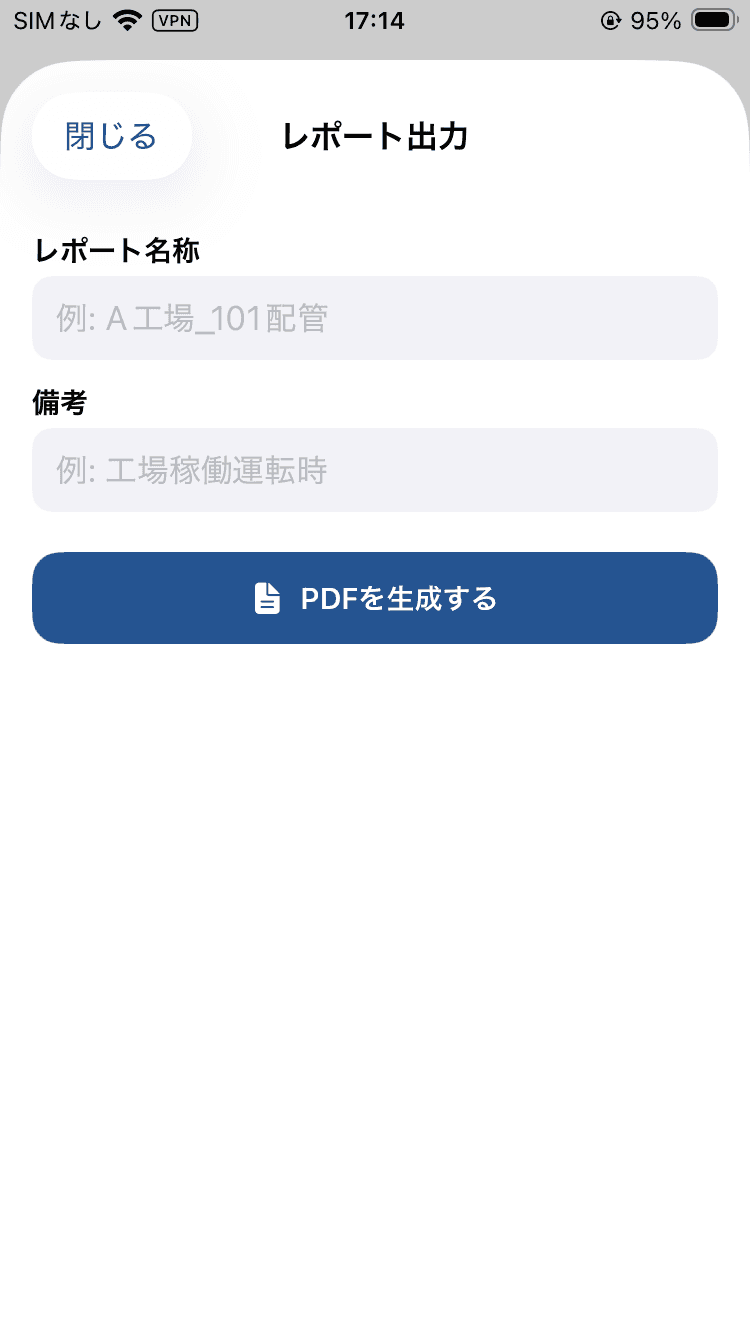

評価タブ右上の「レポート出力」をタップします。レポート名称（例：A工場_101配管）と備考（例：工場稼働運転時）を入力してください。

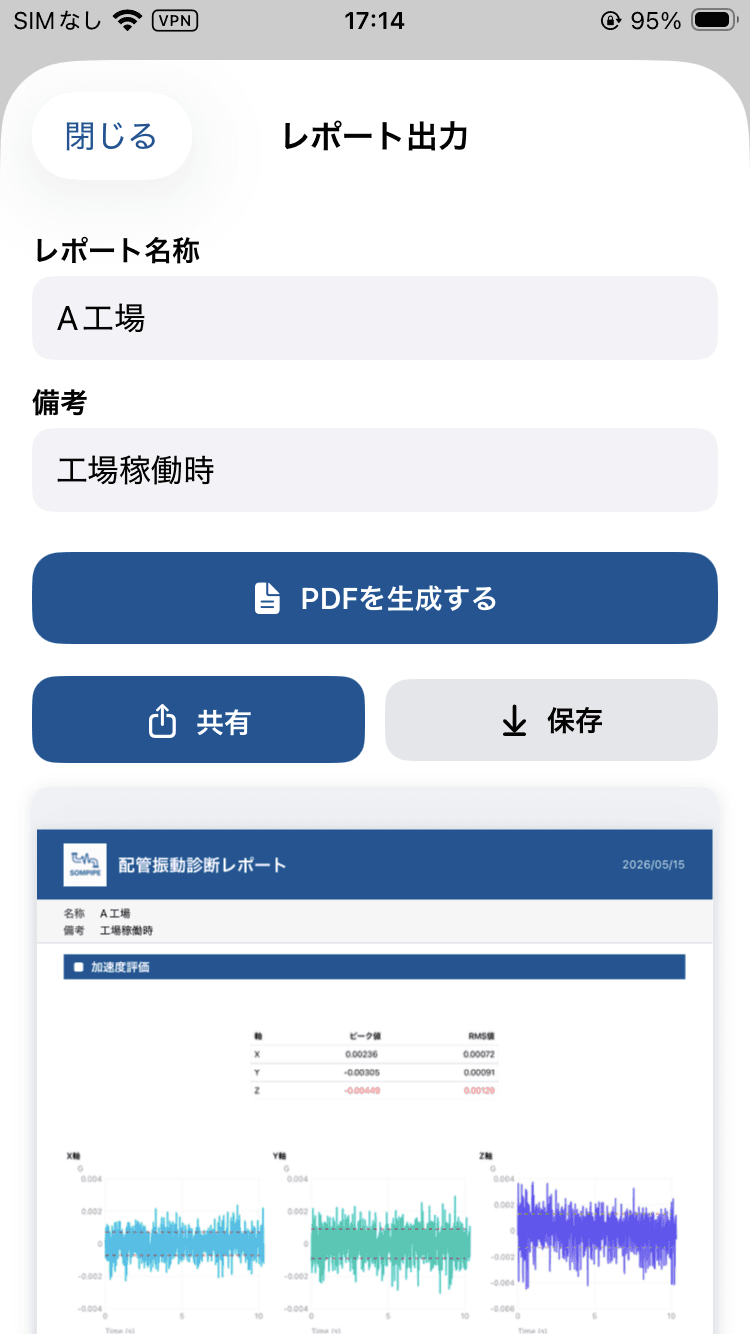

「PDFを生成する」をタップするとレポートが作成されます。「共有」でメール・メッセージに添付、「保存」でファイルアプリに保存できます。点検記録・上司への報告資料としてそのまま使えます。

// EVALUATION

ACCELERATION — 異常の兆候検知

X・Y・Z 軸ごとのピーク値と RMS値を表示。ピーク値は瞬間的な衝撃、RMS値は振動エネルギーの大きさを示します。

SwRI — 総合判定

X・Y・Z 軸それぞれのSwRI基準照合結果。「判定」欄の値が配管状態の評価です。グラフはSwRI基準曲線を示します。

Design未満

設計値以下。問題なし。

Design

基準値内。継続運転可。

Marginal

定期監視を継続。

Alert

計画的な是正が必要。

Danger

危険。早急な対処を。

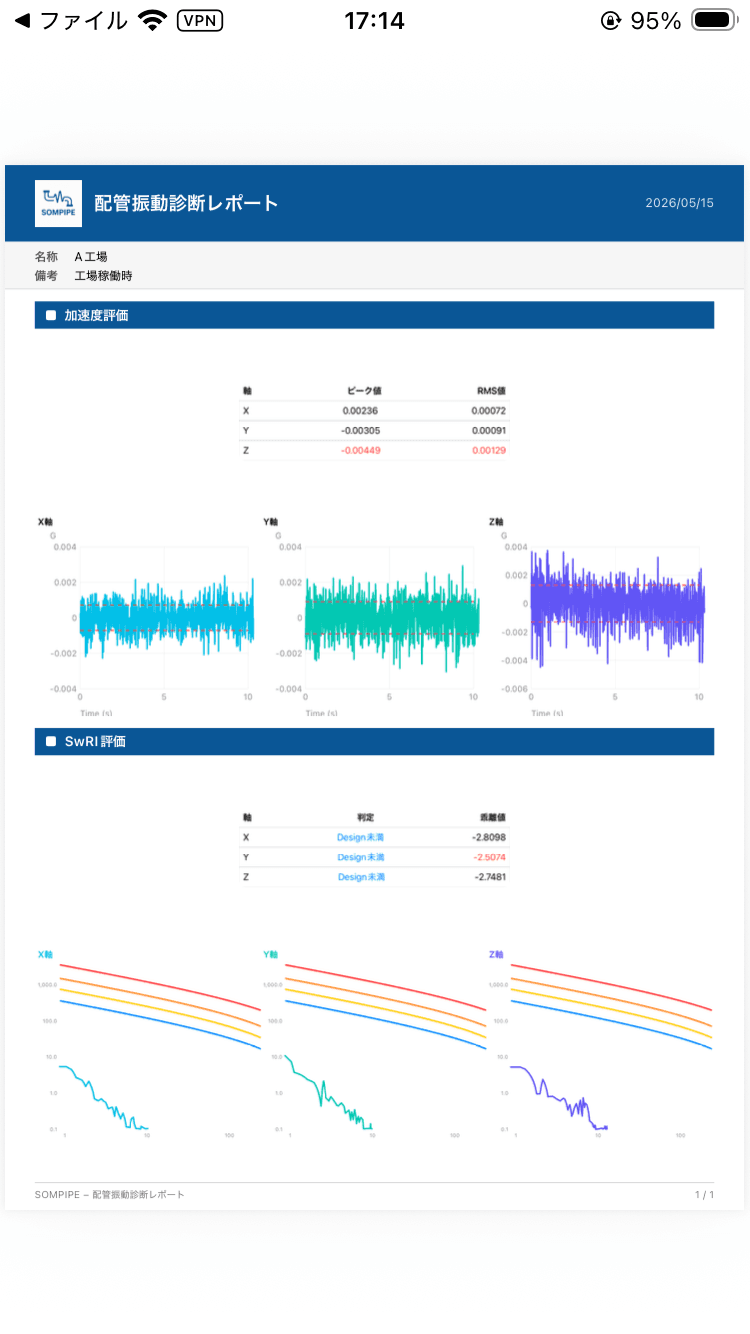

加速度評価・振動波形グラフ・SwRI評価・SwRI基準曲線グラフが1枚にまとまります。点検記録・上司への報告・業者への引き継ぎ資料としてそのまま使えます。
