ステンレス・炭素鋼・樹脂、それぞれの配管が「どう壊れていくか」は材質によって全く違います。配管材質の選び方で触れられていた粒界腐食・隙間腐食・全面腐食・紫外線劣化・クリープを整理し、材質別に「どこを、何年ごとに見るか」をまとめます。
はじめに
「配管材質の選び方」では、ステンレス・炭素鋼・樹脂それぞれの特性とコストを比較し、使用条件に応じた選定方法を解説しました。しかし、材質を選んだ後に現場で必要になるのは、「この材質はどう劣化していくのか」「どこを重点的に点検すればいいのか」という維持管理の視点です。
本記事では、材質ごとに発生しやすい劣化モードを整理し、点検すべき箇所と点検頻度の目安をまとめます。
💡 この記事で得られること
- ステンレス・炭素鋼・樹脂、それぞれに特有の劣化モードの理解
- 劣化モードごとに発生しやすい箇所と点検手法
- 材質別・点検頻度の早見表
1. ステンレス系の劣化モード
ステンレス鋼（SUS304・SUS316・SUS316L、詳細は配管材質の選び方を参照）は耐食性に優れますが、「錆びない」わけではありません。特定の条件下で進行する4つの劣化モードに注意が必要です。
孔食・応力腐食割れ（既存記事で詳述）
塩素イオン環境下で局所的に進行する孔食については専用記事を、引張応力と腐食環境が重なって予兆なく破断する応力腐食割れ（SCC）については配管材質の選び方を参照してください。
粒界腐食
溶接部の熱影響域でクロム炭化物が結晶粒の境界（粒界）に析出し、その周囲のクロムが欠乏することで、粒界に沿って腐食が進行する現象です。SUS304・SUS316の溶接部で起こりやすく、低炭素タイプのSUS316Lを使用するか、溶接後に適切な熱処理を行うことで抑制できます。
- 発生しやすい箇所：溶接部の熱影響域
- 点検手法：浸透探傷試験（PT）
- 点検頻度の目安：2〜3年ごと（重要配管の溶接部）
隙間腐食
フランジ接合部・ガスケット下など、酸素供給が少ない狭い隙間で進行する局部腐食です。隙間内は酸素濃度が低く保護皮膜（不動態皮膜）が再生しにくいため、孔食と似た機序で腐食が進行します。
- 発生しやすい箇所：フランジ接合部、ガスケット下、サポートとの接触部
- 点検手法：フランジの分解点検時に接合面を直接確認
- 点検頻度の目安：定期修理（フランジ開放点検）のタイミングに合わせる（数年ごと）
2. 炭素鋼系の劣化モード
炭素鋼（STPG・SGP、詳細は配管材質の選び方を参照）は耐食性に劣るため、ステンレスとは異なる劣化モードが主体になります。
全面腐食
配管表面全体が、大気や水分との接触により比較的均一に腐食する現象です。局所的に進行する孔食とは異なり、進行速度がある程度予測しやすいという特徴があります。年あたりの腐食速度（mm/年）が分かれば、現在の肉厚から「あと何年で交換目安の肉厚に達するか」を概算できます。
- 発生しやすい箇所：配管全体（特に屋外配管、水分が滞留しやすい場所）
- 点検手法：超音波厚さ計による肉厚測定
- 点検頻度の目安：2〜3年ごと
エロージョン
流体（特に固形物を含むスラリーや高速流）が配管内面に衝突・擦過し、化学反応を伴わずに機械的に肉厚が減少する現象です。「なぜ配管は壊れるのか」で触れたように、エルボの内側など流れの方向が変わる箇所で特に発生しやすくなります。
- 発生しやすい箇所：エルボ内側、縮小部（レデューサー）、分岐部（ティ）
- 点検手法：超音波厚さ計による肉厚測定
- 点検頻度の目安：1〜2年ごと（流速が高い設備、スラリーを含む流体）
3. 樹脂系の劣化モード
樹脂配管（PVC・PP・PVDF、詳細は配管材質の選び方を参照）は耐食性に優れますが、金属とは異なる劣化モードがあります。
紫外線劣化
屋外で紫外線に長期間さらされることで、樹脂の分子鎖が破壊され、表面の脆化・変色・ひび割れが進行する現象です。配管材質の選び方で触れたように、PVCは耐候性が低く紫外線劣化が顕著に出やすい材質です。
- 発生しやすい箇所：屋外配管の表面（特に日射が強い面）
- 点検手法：目視点検（変色・ひび割れ・表面の粉化の確認）
- 点検頻度の目安：年1回（屋外配管）
クリープ
一定の荷重（自重・内圧）が長期間かかり続けることで、時間とともに変形が進行する現象です。樹脂は金属に比べてクリープが進みやすく、高温・高負荷の条件で特に顕著になります（配管材質の選び方で触れた「温度サイクルでクリープ変形」もこの現象です）。
- 発生しやすい箇所：高温・高負荷区間、支持スパンが長い区間
- 点検手法：たわみ・変形の目視確認
- 点検頻度の目安：年1回

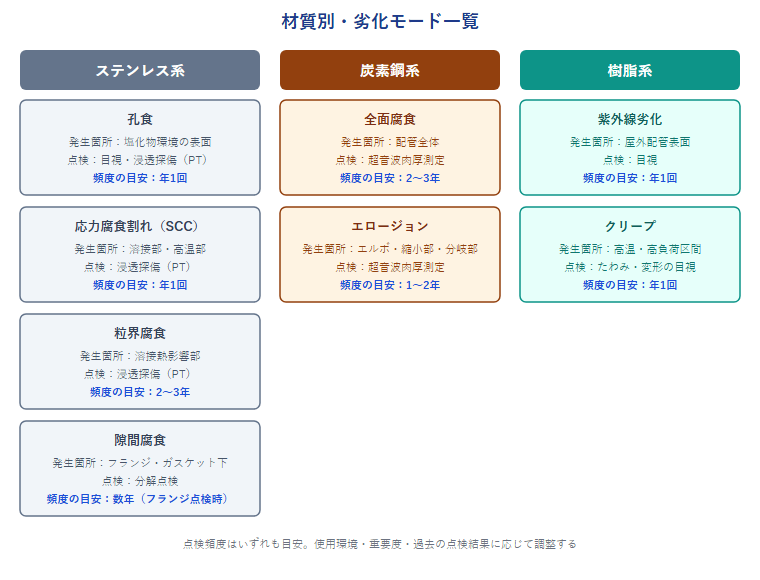

4. 材質別・点検頻度の早見表
| 材質 | 劣化モード | 発生しやすい箇所 | 点検手法 | 点検頻度の目安 |
|---|---|---|---|---|
| ステンレス | 孔食 | 塩化物環境の表面 | 目視・浸透探傷（PT） | 年1回 |
| ステンレス | 応力腐食割れ（SCC） | 溶接部・高温部 | 浸透探傷（PT） | 年1回 |
| ステンレス | 粒界腐食 | 溶接熱影響部 | 浸透探傷（PT） | 2〜3年 |
| ステンレス | 隙間腐食 | フランジ・ガスケット下 | 分解点検 | 数年（フランジ点検時） |
| 炭素鋼 | 全面腐食 | 配管全体 | 超音波肉厚測定 | 2〜3年 |
| 炭素鋼 | エロージョン | エルボ・縮小部・分岐部 | 超音波肉厚測定 | 1〜2年 |
| 樹脂 | 紫外線劣化 | 屋外配管表面 | 目視 | 年1回 |
| 樹脂 | クリープ | 高温・高負荷区間 | たわみ・変形の目視 | 年1回 |
※点検頻度はいずれも目安です。実際の頻度は使用環境・重要度・過去の点検結果に応じて調整してください。
5. まとめ
材質によって劣化の仕方は大きく異なります。ステンレスは局所腐食（孔食・SCC・粒界腐食・隙間腐食）、炭素鋼は全面的な腐食と機械的な摩耗（全面腐食・エロージョン）、樹脂は紫外線と荷重による変形（紫外線劣化・クリープ）が主体です。
📌 この記事のポイント3つ
- ステンレスは「局所」に注意：孔食・SCC・粒界腐食・隙間腐食はいずれも、配管全体ではなく特定の箇所に集中して進行する
- 炭素鋼は「進行の予測」がしやすい：全面腐食は比較的均一に進むため、肉厚測定の継続でおおよその余寿命を見積もれる
- 樹脂は金属と異なる視点が必要：紫外線劣化・クリープは、腐食とは別の機構で劣化が進む
💡 明日から現場でできること
- 担当配管の材質を確認し、本記事の早見表で「重点的に見るべき劣化モード」を特定する
- ステンレス配管の溶接部・フランジ接合部を、次回点検で重点的に確認する
- 屋外の樹脂配管があれば、紫外線劣化の兆候（変色・ひび割れ）を目視で確認する
📐 材質選定の基本はこちら
各材質の特性比較・選定基準・ライフサイクルコストの考え方はこちらで解説しています。
