はじめに
配管の点検というと、多くの方は管本体の肉厚測定やフランジからの漏れを思い浮かべます。しかし、管本体が無事でも、それを支えるサポートが腐食して脱落すれば結果は同じです。サポートは荷重・熱変形・振動を制御する重要部位ですが（詳しくは配管サポートの役割と寿命管理を参照）、その腐食は他の劣化モードに比べて見逃されやすい特徴があります。
この記事では、サポートの腐食脱落という一点に絞り、なぜ見逃されやすいのか、どんなメカニズムで進行するのか、点検で何を確認すべきかを整理します。
💡 この記事で得られること
- サポートの腐食脱落が見逃されやすい理由
- 電食（ガルバニック腐食）を中心とした腐食メカニズム
- 早期発見のための点検ポイントと、放置した場合のリスクの大きさ
1. なぜサポートの腐食脱落は見逃されやすいのか
サポートの腐食脱落が他の劣化モードと違う点は、自覚症状がほとんどないまま進行することです。
管本体の腐食であれば、肉厚測定や打音検査で定期的に状態を数値化できます。フランジ漏れであれば、滲みや臭いという形で異常が現れます。しかしサポートの腐食は、多くの場合、次のような条件が重なって発見が遅れます。
- 配管に直接触れる支持具（Uボルト等）は保温材や被覆材の下に隠れていることが多く、サポート本体も天井裏・機器の裏・狭あい部など人の目が届きにくい場所に設置されることが多い。どちらも外観から腐食の進行を確認しづらい
- サポート・支持具単体の点検項目は「腐食・緩みの目視確認」程度に留まり、管本体ほど重点的にチェックされない
- 腐食で断面積が減少しても、荷重を支えている限りは見た目上「普通に機能している」ように見える
この最後の点が特に厄介です。サポートは「壊れて初めて機能を失う」のではなく、断面積が減り続けながらもぎりぎりまで荷重を支え続けます。そして、ある時点で支持能力の限界を超えると、前触れなく脱落します。
「たった数万円のサポート補修を怠ったばかりに、崩落による生産停止や周辺設備の損傷で数千万円規模の損害につながった」——このような費用の非対称性が、サポート腐食を軽視できない理由です（後述の第5章で具体的に見ていきます）。
2. 腐食のメカニズム：電食（ガルバニック腐食）を中心に
サポートの腐食にはいくつかの要因がありますが、サポート特有の腐食として特に押さえておきたいのが電食（ガルバニック腐食）です。
2.1 電食（ガルバニック腐食）とは

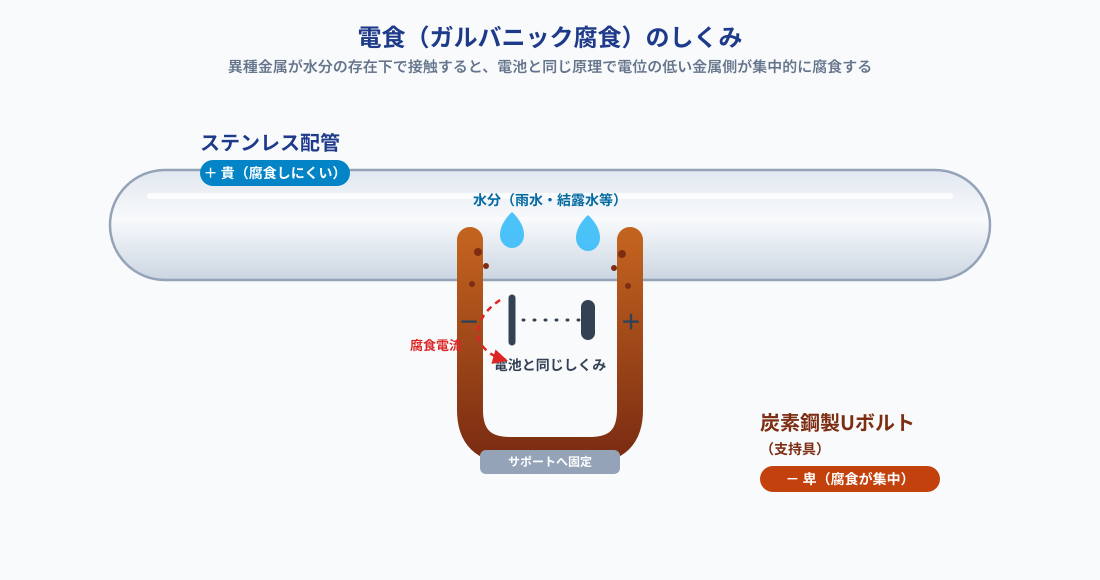

電食とは、異種金属が直接接触したときに、電位差によって電位の低い金属側が集中的に腐食する現象です。典型例が、ステンレス製の配管と、それを固定する炭素鋼製の支持具（Uボルト等）の接触部です。
ステンレスと炭素鋼では電位が異なり、両者が水分の存在下で接触すると、電位の低い炭素鋼側がまるで犠牲になるように腐食が進みます。これは電池と同じ原理で、異種金属の組み合わせそのものが腐食の"きっかけ"になるという点が、通常の全面腐食とは性質が異なります。
2.2 電食が起きやすい条件
- 異種金属の直接接触：ステンレス配管×炭素鋼製の支持具、亜鉛メッキ鋼材×アルミ部材など
- 水分の介在：接触部に雨水・結露水・洗浄水などが滞留する
- 接触面積の比率：小さい面積の金属（多くは支持具側）に腐食が集中しやすい
つまり、配管本体をあえてステンレス化して耐食性を高めても、それを固定する支持具が炭素鋼のままであれば、支持具側だけが集中的に腐食していくという構図が生まれます。管本体の材質選定だけに目が向き、支持具側の材質・絶縁対策が見落とされるケースは珍しくありません。
2.3 保温材下腐食との複合
支持具が保温材や被覆材の内側にある場合、保温材の落とし穴で解説した保温材下腐食（水分の侵入による腐食進行）と電食が同時に進むこともあります。保温材の破損部から浸入した水分が接触部に滞留すると、電食の進行はさらに早まります。「保温材が壊れている」ことと「支持具が腐食している」ことは別々の点検項目として扱われがちですが、実際には同じ水分侵入が両方の原因になっているケースが多くあります。
3. 進行パターン：自覚症状なしから崩落まで
サポートの腐食脱落は、典型的には次のような段階を踏んで進行します。
よくあるのが、こんなケースです。 仮に、鉄骨から伸びるサポートに、ステンレス配管を炭素鋼製のUボルト（支持具）で固定しているケースを考えましょう。
【Step 1：設置直後〜数年目】接触部にわずかな水分が入り込みますが、断面はほぼ健全で支持機能に影響はありません。外観上も特に変わったところはありません。
【Step 2：数年〜10年目】電食により炭素鋼側の腐食が徐々に進行します。表面に錆が浮いてきますが、支持具は配管を支え続けているため、「多少錆びているが問題ない」と判断されやすい時期です。
【Step 3：進行後期】断面積の減少が進み、設計上の安全率を下回り始めます。この段階でも支持具は配管を支え続けているため、外から見て機能低下に気づくのは困難です。
【Step 4：限界点】腐食した断面が荷重に耐えられなくなり、前触れなく脱落・破断します。地震や振動といった動的な力がきっかけになることもあれば、通常運転中に突然起きることもあります。
このように、支持具の腐食は「じわじわ進行しているのに、外から見た機能は最後まで変わらない」という特徴があります。管の肉厚のように定期的な数値測定が定着していない部位だからこそ、進行の実感が持てないまま限界を迎えやすいのです。
4. 点検・早期発見のポイント
サポートの腐食脱落を防ぐには、以下のポイントを意識した点検が有効です。
📌 異種金属接触部の重点確認
- ステンレス配管と炭素鋼製の支持具（Uボルト・管クランプ等）など、異種金属が接触している箇所を洗い出す
- 接触部に絶縁材（絶縁シート・絶縁ワッシャー等）が入っているかを確認する。入っていない場合は電食のリスクが高い箇所として重点管理する
📌 保温材端部・被覆材の隙間の確認
- 保温材や被覆材で覆われた支持具は、端部から覗ける範囲だけでも定期的に確認する
- 難しい箇所は、保温材を部分的に外して確認するサンプリング点検を検討する
📌 アクセスしにくい設置箇所への対応
- 天井裏・機器の裏・狭あい部など目視が困難なサポート・支持具は、無理に近づいて確認するのではなく、配管側の近くの点で振動を測定し、周囲の支持点と比較して振幅が突出していないか確認する（配管サポートの役割と寿命管理で解説した手法と同じ）
- どうしても目視確認が必要な場合は、工業用内視鏡（ボアスコープ）等、体を入れずに済む機材の活用も選択肢になる
- 測定点からサポート・支持具までの距離が長く、振動による間接判断の精度に限界がある場合は、無理に推測しようとせず、年間保守計画に定期検査として組み込む（定期停止時に保温材を部分的に外して確認する等、計画的な機会を確保する）
📌 断面積の変化を数値で残す
- 目視での「錆びている／いない」の二値判断ではなく、腐食が疑われる箇所は厚みをノギス等で測り、記録として残す
- 前回点検時との比較ができれば、進行速度の目安がつかめる
📌 打音検査の活用
- 目視では判断しにくい内部の腐食は、打音検査で中空音がしないかを確認する。特に接触部・溶接部は重点的に叩く
サポート全般の点検項目（緩み・位置ずれ・スプリング設定値など）は配管サポートの役割と寿命管理で詳しく解説していますが、腐食に関しては特に異種金属接触部と保温材下の2箇所を優先的に確認することが、限られた点検時間の中で効果を上げるポイントです。
5. 費用で見るリスクの大きさ
サポートの腐食対策を後回しにしがちな理由の一つに、「補修費用に対して、放置した場合の損害イメージが湧きにくい」ことがあります。ここで概算のイメージを整理してみましょう。
予防的な補修の場合：腐食が見つかった段階で支持具1箇所を補修・交換する費用は、部材費・工事費を合わせても数万円〜十数万円程度が目安です。異種金属接触部への絶縁材追加であれば、さらに軽微な費用で済みます。
脱落まで進行した場合：仮に、頭上を通る配管を固定する支持具が腐食で破断し、配管が落下したとしましょう。管の落下による周辺設備の破損、フランジ部の破損による漏洩、そしてライン停止による生産損失が同時に発生します。1日あたりの生産額が大きいラインであれば、数日間の停止だけで数百万円〜数千万円規模の機会損失が発生し、周辺設備の復旧費用や、薬液・高温流体を扱う配管であれば人身安全上のリスクまで加わります。
補修費用と、放置した場合に想定される損害の規模を比べると、その非対称性は明らかです。「気づいたときにすぐ直せる小さな補修」と「気づかないまま進行して起きる大きな損害」の差こそが、サポートの腐食点検に時間を割く根拠になります。
6. まとめ
配管サポートの腐食脱落は、管本体の腐食と違って自覚症状がほとんどないまま進行し、限界点で前触れなく起きるという特徴があります。特に異種金属の接触部で起きる電食（ガルバニック腐食）は、材質選定の段階で見落とされやすく、保温材下腐食と複合して進行することもあります。
📌 この記事のポイント3つ
- 支持具の腐食は「機能を保ったまま断面積だけが減っていく」ため、外観だけでは気づきにくい
- 異種金属接触部（ステンレス配管×炭素鋼製の支持具等）は電食のリスクが高く、絶縁材の有無を重点的に確認する
- 補修費用と、脱落まで放置した場合の損害規模の非対称性を意識すると、優先順位をつけやすい
💡 明日から現場でできること
- 担当設備で異種金属が接触している支持具箇所を洗い出してみる
- 保温材端部から覗ける支持具の状態を確認する
- 腐食が疑われる箇所は、目視だけでなく厚みを測って記録に残す
